| ブランド名: | Wotech |
| モデル番号: | WBC-200RTP-B-S(KE-QXF) |

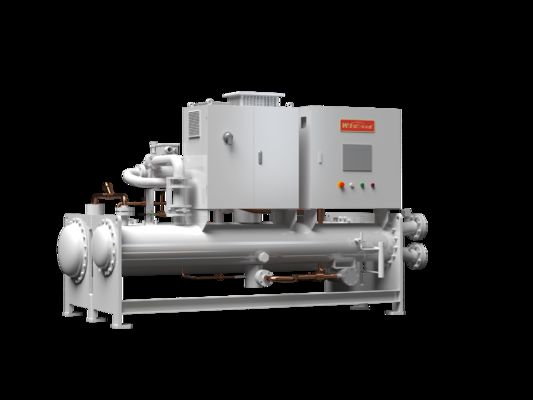

商用ビル、病院、データセンターに最適なオイルフリーインバータエアサスペンション遠心チラー
省エネ・オイルフリー
•エアサスペンション技術
Wotechの新型高効率エアベアリング遠心チラーは、高い信頼性を誇るダイナミックエアフォイルベアリング技術を採用しています。航空宇宙グレードのアルミニウム合金材料とプロセスを使用することで、高い信頼性と耐熱性を実現しています。
• 高度なコンプレッサー
ダイナミックエアフォイルベアリング
潤滑油や補助設備が不要
超高速回転数での瞬時起動
コンパクトな構造
200万回以上の起動停止サイクル
循環システムによる効率の低下なし
高い制御精度
• オイルフリー潤滑システム
オイル潤滑ベアリングや潤滑システムが不要です。設計が簡素化され、オイルシステムの劣化による長期的な効率低下を排除します。
• 永久磁石同期モーター技術
高速永久磁石同期モーター
高出力密度、コンパクトサイズ、軽量構造、高いモーター効率。モーター効率は全運転範囲で最大99％に達します
均一な温度分布と効率的な冷却。モーター温度は約40℃に制御され、安全で効率的な運転を保証します
低損失ケイ素鋼コアと高性能希土類永久磁石を使用し、高いモーター効率と低総電力損失を実現
Space Vector Pulse Width Modulation（$VPWM）を採用して速度調整と制御を行います。負荷の変化に高精度で自動的に適応し、起動電流、運転電流、生涯エネルギー、および配電コストを低く抑えます
安定性と信頼性
自社開発のコア技術とコンポーネントにより、さまざまな過酷な条件下での長期的な信頼性の高い運転を保証します
• 航空宇宙グレードの材料
主要コンポーネントには航空宇宙グレードの合金材料を使用し、極限状態での長期的な構造安定性と安全性を確保しています。
•精密制御システム
電気制御システムは完全自動化されており、効率的で安全なユニット運転を保証します。リアルタイム監視とリモートアクセスにより、無人運転と安心運転が可能です。
•インバータ 制御技術
内蔵IGBT（絶縁ゲートバイポーラトランジスタ）は、入力DC電圧を調整可能な三相AC電圧に変換できるインバータです。モーターとベアリングコントローラーからの信号は、インバータの入力周波数、電圧、位相を決定し、現場の負荷要件に合わせてモーター速度を調整します。
•コンプレッサーの防振設計
コンプレッサーベースとベアリングの振動を効果的に抑制し、システムの安定性と耐久性を向上させます。
•長寿命運転
2021年11月1日から2022年5月31日までの遠心エアベアリングコンプレッサーの信頼性試験では、起動停止サイクル数が557万回となり、優れた耐久性が確認されました。
広い運転範囲
複数のコア技術が広い運転範囲をカバーしています。安定した性能を確保し、ユニットは頻繁な起動/停止操作をサポートし、90％以上のオイルフリー運転時間と10％以内の冷媒含有量の変動を維持します
•マルチテクノロジー協調制御
Wotechの新型制御システムは、複数の制御モードを統合し、インテリジェント適応制御ロジックと高度な負荷配分アルゴリズムを使用して、複数のコンプレッサーの協調運転を実現します。
高度なGV（ガイドベーン）技術は、さまざまな負荷でのシステム効率を向上させ、ユニットの起動と停止時の偏差を10％以内に抑えます。
複雑な環境下でも、インテリジェントシステムは高効率でオイルフリー運転を維持します。
•低温環境運転技術
-20℃の周囲温度まで低温起動と安定運転をサポートします。高度な蒸気噴射と適応型霜取り制御戦略により、高湿度および超低温環境下でも信頼性の高いユニット運転が可能になり、データセンター、研究室、電子機器ワークショップ、その他の精密制御環境に適しています。
•包括的な産業レベルの安全設計
ユニットは、電子膨張弁、温度および圧力センサー、スマート制御ボード、完全な故障診断、故障分離、自動アラームなど、複数の保護機能を統合し、機器の安全性と長期的な安定運転を確保します
仕様
| 型番 | WBC-200RTP-B-S(KE-QXF) | WBC-250RTP-B-S(KE-QXF) | WBC-300RTP-B-S(KE-QXF) | ||
| 説明 | USRT | 200 | 250 | 300 | |
| 冷却条件 冷却水温度：W30-35℃ 冷水温度：W17〜12℃ |
冷却能力(ユーザー側) | KW | 752.3 | 940.3 | 1128.4 |
| 入力電力 | KW | 111.4 | 137.9 | 174.9 | |
| 電流 | A | 199.4 | 246.7 | 313.0 | |
| EER | W/W | 6.75 | 6.82 | 6.45 | |
| IPLV | W/W | 9.08 | 9.16 | 8.91 | |
| 最大入力電力 | KW | 133.7 | 165.5 | 209.9 | |
| 最大入力電流 | A | 239.2 | 296.0 | 375.6 | |
| 電源 | V/PH/HZ | 380V 3N〜50HZ | 380V 3N〜50HZ | 380V 3N〜50HZ | |
| コンプレッサー | タイプ | オイルフリーインバータエアサスペンション遠心 | |||
| 冷媒 | R134a | R134a | R134a | ||
| 数量 | セット | 1 | 1 | 2 | |
| 起動方法 | インバータ | インバータ | インバータ | ||
| エネルギー調整範囲 | 40％〜100％ | 40％〜100％ | 40％〜100％ | ||
| 蒸発器 | タイプ | 高効率フルフォール型 | |||
| 冷水側の水流量 | m³/h | 129.4 | 161.7 | 194.1 | |
| 冷水側の水抵抗 | Kpa | 50 | 60 | 60 | |
| 冷水側インターフェース | インチ | DN150 | DN200 | DN200 | |
| 冷凍液温度範囲 | ℃ | 5〜25 | 5〜25 | 5〜25 | |
| 凝縮器 | タイプ | 高効率チューブインシェル | |||
| 冷水側の水流量 | m³/h | 161.7 | 202.2 | 242.6 | |
| 冷水側の水抵抗 | Kpa | 40 | 50 | 50 | |
| 冷水側インターフェース | インチ | DN150 | DN200 | DN200 | |
| 冷凍液温度範囲 | ℃ | 15〜40 | 15〜40 | 15〜40 | |
| ユニット寸法 | L / W / H | mm | 3465/1470/2150 | 3855/1550/2245 | 4105/1750/2295 |
| ユニット重量 | kg | 2730 | 3500 | 3605 | |
| 運転重量 | kg | 3139.5 | 4025 | 4145.75 | |
|
|
| ブランド名: | Wotech |
| モデル番号: | WBC-200RTP-B-S(KE-QXF) |
商用ビル、病院、データセンターに最適なオイルフリーインバータエアサスペンション遠心チラー
省エネ・オイルフリー
•エアサスペンション技術
Wotechの新型高効率エアベアリング遠心チラーは、高い信頼性を誇るダイナミックエアフォイルベアリング技術を採用しています。航空宇宙グレードのアルミニウム合金材料とプロセスを使用することで、高い信頼性と耐熱性を実現しています。
• 高度なコンプレッサー
ダイナミックエアフォイルベアリング
潤滑油や補助設備が不要
超高速回転数での瞬時起動
コンパクトな構造
200万回以上の起動停止サイクル
循環システムによる効率の低下なし
高い制御精度
• オイルフリー潤滑システム
オイル潤滑ベアリングや潤滑システムが不要です。設計が簡素化され、オイルシステムの劣化による長期的な効率低下を排除します。
• 永久磁石同期モーター技術
高速永久磁石同期モーター
高出力密度、コンパクトサイズ、軽量構造、高いモーター効率。モーター効率は全運転範囲で最大99％に達します
均一な温度分布と効率的な冷却。モーター温度は約40℃に制御され、安全で効率的な運転を保証します
低損失ケイ素鋼コアと高性能希土類永久磁石を使用し、高いモーター効率と低総電力損失を実現
Space Vector Pulse Width Modulation（$VPWM）を採用して速度調整と制御を行います。負荷の変化に高精度で自動的に適応し、起動電流、運転電流、生涯エネルギー、および配電コストを低く抑えます
安定性と信頼性
自社開発のコア技術とコンポーネントにより、さまざまな過酷な条件下での長期的な信頼性の高い運転を保証します
• 航空宇宙グレードの材料
主要コンポーネントには航空宇宙グレードの合金材料を使用し、極限状態での長期的な構造安定性と安全性を確保しています。
•精密制御システム
電気制御システムは完全自動化されており、効率的で安全なユニット運転を保証します。リアルタイム監視とリモートアクセスにより、無人運転と安心運転が可能です。
•インバータ 制御技術
内蔵IGBT（絶縁ゲートバイポーラトランジスタ）は、入力DC電圧を調整可能な三相AC電圧に変換できるインバータです。モーターとベアリングコントローラーからの信号は、インバータの入力周波数、電圧、位相を決定し、現場の負荷要件に合わせてモーター速度を調整します。
•コンプレッサーの防振設計
コンプレッサーベースとベアリングの振動を効果的に抑制し、システムの安定性と耐久性を向上させます。
•長寿命運転
2021年11月1日から2022年5月31日までの遠心エアベアリングコンプレッサーの信頼性試験では、起動停止サイクル数が557万回となり、優れた耐久性が確認されました。
広い運転範囲
複数のコア技術が広い運転範囲をカバーしています。安定した性能を確保し、ユニットは頻繁な起動/停止操作をサポートし、90％以上のオイルフリー運転時間と10％以内の冷媒含有量の変動を維持します
•マルチテクノロジー協調制御
Wotechの新型制御システムは、複数の制御モードを統合し、インテリジェント適応制御ロジックと高度な負荷配分アルゴリズムを使用して、複数のコンプレッサーの協調運転を実現します。
高度なGV（ガイドベーン）技術は、さまざまな負荷でのシステム効率を向上させ、ユニットの起動と停止時の偏差を10％以内に抑えます。
複雑な環境下でも、インテリジェントシステムは高効率でオイルフリー運転を維持します。
•低温環境運転技術
-20℃の周囲温度まで低温起動と安定運転をサポートします。高度な蒸気噴射と適応型霜取り制御戦略により、高湿度および超低温環境下でも信頼性の高いユニット運転が可能になり、データセンター、研究室、電子機器ワークショップ、その他の精密制御環境に適しています。
•包括的な産業レベルの安全設計
ユニットは、電子膨張弁、温度および圧力センサー、スマート制御ボード、完全な故障診断、故障分離、自動アラームなど、複数の保護機能を統合し、機器の安全性と長期的な安定運転を確保します
仕様
| 型番 | WBC-200RTP-B-S(KE-QXF) | WBC-250RTP-B-S(KE-QXF) | WBC-300RTP-B-S(KE-QXF) | ||
| 説明 | USRT | 200 | 250 | 300 | |
| 冷却条件 冷却水温度：W30-35℃ 冷水温度：W17〜12℃ |
冷却能力(ユーザー側) | KW | 752.3 | 940.3 | 1128.4 |
| 入力電力 | KW | 111.4 | 137.9 | 174.9 | |
| 電流 | A | 199.4 | 246.7 | 313.0 | |
| EER | W/W | 6.75 | 6.82 | 6.45 | |
| IPLV | W/W | 9.08 | 9.16 | 8.91 | |
| 最大入力電力 | KW | 133.7 | 165.5 | 209.9 | |
| 最大入力電流 | A | 239.2 | 296.0 | 375.6 | |
| 電源 | V/PH/HZ | 380V 3N〜50HZ | 380V 3N〜50HZ | 380V 3N〜50HZ | |
| コンプレッサー | タイプ | オイルフリーインバータエアサスペンション遠心 | |||
| 冷媒 | R134a | R134a | R134a | ||
| 数量 | セット | 1 | 1 | 2 | |
| 起動方法 | インバータ | インバータ | インバータ | ||
| エネルギー調整範囲 | 40％〜100％ | 40％〜100％ | 40％〜100％ | ||
| 蒸発器 | タイプ | 高効率フルフォール型 | |||
| 冷水側の水流量 | m³/h | 129.4 | 161.7 | 194.1 | |
| 冷水側の水抵抗 | Kpa | 50 | 60 | 60 | |
| 冷水側インターフェース | インチ | DN150 | DN200 | DN200 | |
| 冷凍液温度範囲 | ℃ | 5〜25 | 5〜25 | 5〜25 | |
| 凝縮器 | タイプ | 高効率チューブインシェル | |||
| 冷水側の水流量 | m³/h | 161.7 | 202.2 | 242.6 | |
| 冷水側の水抵抗 | Kpa | 40 | 50 | 50 | |
| 冷水側インターフェース | インチ | DN150 | DN200 | DN200 | |
| 冷凍液温度範囲 | ℃ | 15〜40 | 15〜40 | 15〜40 | |
| ユニット寸法 | L / W / H | mm | 3465/1470/2150 | 3855/1550/2245 | 4105/1750/2295 |
| ユニット重量 | kg | 2730 | 3500 | 3605 | |
| 運転重量 | kg | 3139.5 | 4025 | 4145.75 | |
