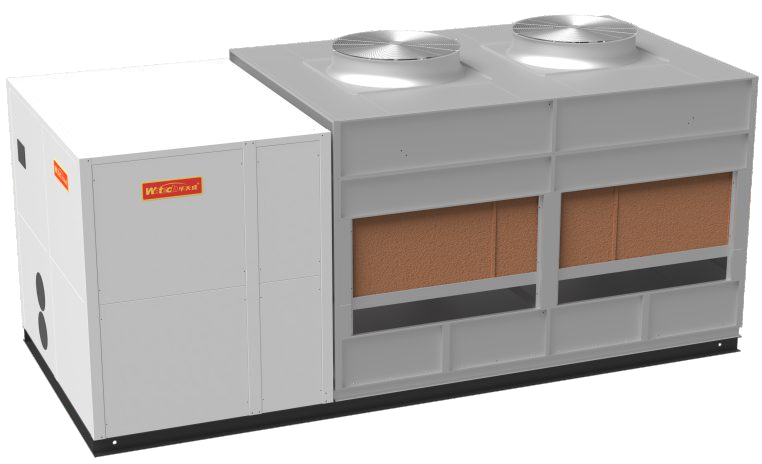

オイルフリーインバーター磁気浮上分離型蒸発冷却チラーユニット

製品概要

今日のエネルギー資源の枯渇が進む世界において、Wotechは常にお客様のニーズに応え続けることに尽力しています。地球環境への使命と、エネルギー効率の向上という将来のビジョンに基づき、当社は信頼性の高い新世代の統合型蒸発凝縮磁気浮上チラーを開発しました。これは、冷凍空調分野における最新の技術革新を基盤としています。この製品は、Wotechの数々の技術的成果を統合しています。高効率蒸発凝縮技術、高効率磁気浮上技術、自己適応型差圧給油と効率向上技術、蒸発チラー熱回収技術、高効率多段油分離技術などです。これは、Wotechの20年にわたる技術的専門知識の集大成です。

Wotech統合型蒸発凝縮磁気浮上チラーは、冷却源と冷水動力モジュールを内蔵した高効率磁気浮上チラーです。従来の水冷チラー、冷却塔、冷却水ポンプ、冷水ポンプ、定圧補給水装置を統合しています。お客様は、冷水パイプと電源を接続するだけで効率的な運転が可能です。フレームマウント型ルームシステムとして、従来の空調室を直接置き換えることができ、屋外設置用の新型冷水システムとしても機能します。この製品は、地下鉄、ホテル、学校、ショッピングモール、病院などのセントラル空調プロジェクトに幅広く適用できます。また、製薬、電子機器、精密機器などの産業生産部門におけるプロセス冷却にも使用できます。国の省エネ・排出削減政策の実施に伴い、Wotechの統合型蒸発凝縮磁気浮上チラーはますます支持を得るでしょう。

製品の特徴

高エネルギー効率

フロスト蒸発冷却専用高効率スクリューコンプレッサー: 最先端のスクリュープロファイル設計、高

精密機械加工技術により、最大95％の体積効率を実現。国際的に有名な高効率フッ素耐性モーターを採用し、様々な

あらゆる運転条件下で最高の効率で動作します。

高効率フロストエバポレーター: フロスト蒸発技術を採用し、従来のドライエバポレーターよりも高い熱効率を提供します。

3倍以上に増加し、ユニットの冷却エネルギー効率を14％向上させることができます。

高効率蒸発凝縮器:

• 冷媒の凝縮熱は、冷却水システムの中間熱交換段階を必要とせずに、屋外の空気と水に直接排出されます。これにより、従来の水冷ユニットと比較してユニットの凝縮温度が約4℃低下し、冷凍効率が12％向上します。また、冷却水ポンプが不要になり、消費電力を大幅に削減します。

• 再循環水スプレーシステムは、高流量で目詰まりしにくいバスケット型ノズルを採用し、連続的かつ均一な水分布を保証します。これにより、水、空気、冷媒間の徹底的な熱交換が促進され、コンデンサーの最適な熱伝達性能が保証されます。

• 空気対空気対向流熱交換技術とPVCパッキングを組み合わせて冷却を行い、高効率の冷媒凝縮を実現します。

自己完結型冷却源: コンプレッサーは、コンデンサーファンとウォーターポンプと完全に連動しています。部分負荷運転中、コンデンサーファンとウォーターポンプは自動的にアンロードまたはシャットダウンします。これにより、水冷システムにおいて、コンプレッサーがアンロードして停止した後も冷却水ポンプと冷却塔が全負荷で運転し続けるという欠点を効果的に排除し、空調システムの運転効率を大幅に向上させます。

無段階エネルギー制御: 本ユニットは、冷水温度の変動に基づいて冷凍負荷をリアルタイムで監視するためにファジーロジック制御を採用しており、コンプレッサー容量を無段階に調整して動的負荷の変化に対応できます。これにより、高部分負荷効率を実現し、水温制御精度は±0.5℃に達します。

卓越した品質

高信頼性コンプレッサー：スクリューコンプレッサーは可動部品が少ないのが特徴です。国際的に有名なブランドは、PTC電子保護モジュールを内蔵した高効率フッ素耐性モーターを採用しています。メインシャフトにはスウェーデンSKF転がり軸受を装備し、最大100,000時間の寿命を誇ります。現在までに、これらのコンプレッサーが世界中で数万台稼働しています。

各ユニットは、機械全体またはそのコンポーネントに漏れ箇所がないことを確認するために、厳格な気密性と真空試験を受けています。厳格な性能、耐食性、耐久性試験により、すべてのユニットが高信頼性の製品であることが保証されています。

蒸発凝縮器フレームとケーシングプレートは、現在入手可能な最も耐食性の高い材料の1つであるプレミアム亜鉛アルミニウムシートまたはステンレス鋼プレートを使用しています。その耐用年数は、通常の亜鉛メッキシートの3〜6倍であり、高い耐熱性、優れた耐熱性、美観などの利点があります。溶接後、熱交換器は包括的な溶融亜鉛めっき処理を受け、耐食性を高めます。

ユニットの冷却水システムには、開ループ冷却水からスケールを除去し、藻を除去し、運転効率と信頼性を高める電子スケール除去装置が装備されています。

信頼性の高いオイル処理システム：コンプレッサーは特許取得済みの高効率オイルセパレーターを組み込んでおり、外部ユニットは機械的技術と吸着技術を組み合わせて二次オイル除去を行います。さらに、独自の蒸発器濃度とエジェクターオイルリターン技術が採用されています。これにより、熱交換効率が向上し、ユニットの信頼性が確保されます。

自己適応型差圧給油と効率向上技術（オプション）• 冬季の低温冷凍中、コンプレッサー吐出圧力安定化バルブの開度を自動的に調整し、吐出圧力を必要な最小しきい値に維持します。これにより、ユニットの運転効率が向上し、必要な油供給差圧が確保されます。

簡単な設置

統合構造設計を採用しており、コンプレッサー、エバポレーター、蒸発凝縮器、冷水油圧モジュール（冷水ポンプ、水フィルター、補給水バルブを含む）、および水処理システムがモジュールフレーム内に収容されています。このコンパクトな構造により設置面積が最小限に抑えられ、お客様は冷水パイプと電源を接続するだけで効率的な運転が可能です。本ユニットはモジュール設計を採用しており、大きなコンポーネントを小さな部品に分解して、輸送と現場での吊り上げを容易にします。単一ユニットでの運転、または任意のサイズの最大3つの単一コンプレッサーモジュールユニットのネットワーク運転が可能です。

静かな運転

半密閉型スクリューコンプレッサーは、ベースに防振パッドを標準装備した二重壁シェル構造を採用しており、低騒音レベルでのスムーズで信頼性の高い運転を保証します。コンデンサーは、蒸発冷却専用に設計されたアルミニウム合金アキシャルファンを採用しており、前方に湾曲したブレードと合理化された入口ダクトを備えています。この構成により、低空気抵抗、高風量、低騒音、高効率が実現します。

インテリジェント制御

1. スマート制御

• 本ユニットは、高度なマイクロコンピューターコントローラーを採用しており、正確な制御、包括的な機能、高い自動化を提供します。

• さまざまなユーザーのニーズに対応するために、複数の運転モード設定を提供します。

• 複数の自動保護制御により、ユニットの運転安全性を確保します。

• 10インチタッチスクリーンディスプレイは、ユニットの運転パラメータを包括的に監視できます。ユーザーフレンドリーなインターフェースにより直感的な操作が保証され、真のワンタッチ起動/停止機能が実現します。

2. マルチユニットグループ制御システム（オプション）

•マルチユニットグループ制御システムは、空調システムのリアルタイム負荷を自動的に計算します。同時に、各デバイスの性能結合とエネルギー効率計算モデルに基づいて、最適な運転計画と制御戦略を自動的に選択します。これにより、コンプレッサー、冷水ポンプ、蒸発凝縮器の循環をインテリジェントに管理します。可変負荷条件下での空調システムのリアルタイム運転効率を効果的に向上させ、水温制御の安定性と精度を向上させ、システム全体のエネルギー効率を高め、運転エネルギー消費とコストを削減します。

• 自己完結型水冷モジュールを搭載した最大8台の同一モデルの蒸発冷却ユニットのネットワークグループ制御をサポートします。

• 任意のモデルの最大8台の蒸発冷却ユニットとその対応する冷水電気バルブ（オプション）、および外部水圧モジュールに対するネットワークグループ制御をサポートします。

技術的利点

経済的比較

アプリケーションプロジェクト分析:

特定のプロジェクトの空調用建物面積は7,500m²です。冷却負荷指数は150W/m²です。設計冷却負荷は1,125kWです。冷却運転期間は180日、1日10時間の運転です。ユニット効率は0.75です。産業用電気料金は1.0$/kWhで計算されます。
