| ブランド名: | Wotech |
| モデル番号: | WBC-150RTP-A-S (ZFL-CXF) |

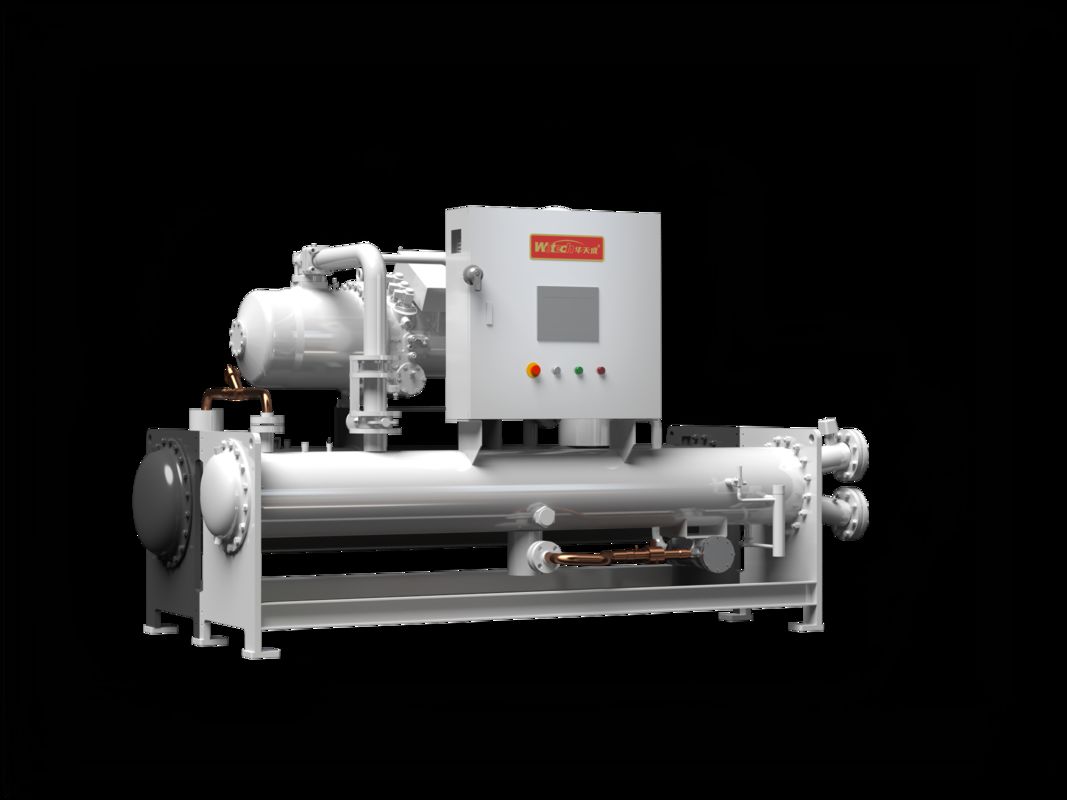

高効率のインバータースクリューチラー プレミアム産業冷却ソリューション
高級高効率の変数周波数スクリューユニット
ウォテックの高性能変頻スクリューユニットは 社内で開発されたコア部品の一つです精密加工と優れた材料で製造された高効率のコンプレッサーこの装置は,優れた冷却性能,安定した動作,低騒音,そして簡単な保守を提供しています.
システムでは,冷却水出口温度が0°C,冷却水入口温度が20°Cまで,幅広い冷却容量範囲 (450kW~2200kW) をサポートしています.
効率的な熱交換技術のおかげで,このユニットはホテル,病院,オフィスビル,工場,高いエネルギー効率と安定した性能を必要とする他の様々な用途
インバーター制御技術
空調システムは,実際の負荷に合わせて圧縮機の速度をスマートに調整し,システムの部分負荷効率を向上させることができます.部分負荷エネルギー効率 (lPLV) を25%以上向上させる
高効率のインバーター駆動装置は,電力の節約を向上させ,典型的な部分負荷条件下では20%以上のエネルギー節約で安定した動作を維持するために,モーターの速度を調整します.
高級周波数変換オイル供給技術により,信頼性の高い自動オイル返却と配給が確保され,システムの耐久性と信頼性が向上します.
圧縮機
この装置は高効率の半密閉式スクリューコンプレッサーを採用し,先進的な第3世代のロータープロファイルと特許のある歯のデザインを搭載しています.全負荷と部分負荷の性能を大幅に向上させる伝統的なモデルと比較して,エネルギー効率は20%~30%向上し,圧縮機には複数の保護機能が含まれています.
電気制御システム
このシステムはマイクロコンピュータ制御を使用して 迅速な応答,リアルタイムモニタリング,故障記録を行います
タイムアップされた起動/シャットダウン,リモートモニタリング,集中管理をサポートし,プロジェクトニーズに基づいてよく知られたPLCコントローラで装備することができます.
ドライフィルター
高効率のフィルターコアとコンパクトなデザインを組み合わせています. 特殊なフィルター媒体は優れた脱水性能を保証します. 湿度や酸性腐食を防止します.低水質環境でもシステムの信頼性を確保する.
電子膨張弁 (EEV)
バルブは冷却負荷と温度に基づいて冷却剤の流れを正確に調整し,最適な蒸発条件を維持し,熱交換効率を改善します.
システムの動作を安定させ,エネルギー効率を向上させ,超熱を迅速かつ正確に制御します.
チューブインシェル蒸発器とコンデンサ
これらの高効率の熱交換器は,内部でスローリングされた銅管を使用し,信頼性の高い密封と性能を確保するために厳格な試験を受けています.幅広い操作条件に適しています
仕様
| モデル番号 | WBC-80RTP-A-S (ZFL-CXF) | WBC-125RTP-A-S (ZFL-CXF) | WBC-150RTP-A-S (ZFL-CXF) | WBC-200RTP-A-S (ZFL-CXF) | WBC-300RTP-A-S (ZFL-CXF) | ||
| 記述 | USRT | 80 | 125 | 150 | 200 | 300 | |
| 冷却状態 冷却水温:W30~35°C 冷却水温:W17~12°C |
冷却容量(ユーザー側) | KW | 281 | 440 | 528 | 703 | 1055 |
| 入力電源 | KW | 43 | 68 | 83 | 103 | 166 | |
| 流動 | A について | 76.9 | 121.6 | 148.5 | 184.3 | 297.0 | |
| エーエール | W/W | 6.5 | 6.5 | 6.4 | 6.8 | 6.4 | |
| IPLV | W/W | 8.89 | 9.69 | 10.52 | 10.69 | 10.52 | |
| 最大入力電源 | KW | 51.6 | 81.6 | 99.6 | 123.6 | 199.2 | |
| マックス 入力電流 | A について | 92.3 | 146.0 | 178.2 | 221.1 | 356.4 | |
| 電源 | V/PH/HZ | 380V 3N~50HZ | 380V 3N~50HZ | 380V 3N~50HZ | 380V 3N~50HZ | 380V 3N~50HZ | |
| 圧縮機 | タイプ | 磁気浮動 油のないインバーター 遠心機 | |||||
| 冷却剤 | R134a | R134a | R134a | R134a | R134a | ||
| 量 | セット | 1 | 1 | 1 | 1 | 2 | |
| スタートの方法 | インバーター | インバーター | インバーター | インバーター | インバーター | ||
| エネルギー調整範囲 | 40%~100% | 40%~100% | 40%~100% | 40%~100% | 40%~100% | ||
| 蒸発器 | タイプ | 高効率の落下フィルムタイプ | 高効率の水浸し型 | ||||
| 冷却水側での水の流れ | m3/h | 48.332 | 75.68 | 90.816 | 120.916 | 181.46 | |
| 冷却水側での耐水性 | Kpa | 100 | 100 | 100 | 100 | 100 | |
| 冷却水側インターフェース | インチ | DN100 | DN100 | DN150 | DN150 | DN200 | |
| 冷凍溶液の温度範囲 | °C | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | |
| コンデンサ | タイプ | 蒸発冷却型 | |||||
| 熱散容量 | kW | 359.68 | 563.2 | 675.84 | 899.84 | 1350.4 | |
| ファン数 | SET | 2 | 3 | 4 | 6 | 8 | |
| ファン1台あたりの電源 | kW | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | |
| 騒音レベル | db ((A) 10m | 70 | 73 | 75 | 77 | 79 | |
| 水ポンプ数 | SET | 1 | 1 | 1 | 1 | 1 | |
| 水ポンプの電力 | kW | 1.5 | 2.2 | 3 | 3 | 4 | |
| 水流量 | m3/h | 39.8739 | 62.436 | 74.9232 | 99.7557 | 149.7045 | |
| 蒸発化水量 | m3/h | 0.38 | 0.59 | 0.71 | 0.95 | 1.45 | |
| 環境温度範囲 | °C | 10~45 | 10~45 | 10~45 | 10~45 | 10~45 | |
| 単位次元 | L / W / H | mm | 4950/2240/2480 | 6500/2240/2480 | 8950/2240/2480 | 11000/2240/2480 | 17900/2240/2480 |
| 単位重量 | 体重 | 2800 | 4060 | 5320 | 6720 | 10080 | |
| 操作重量 | 体重 | 80.5 | 83.95 | 86.25 | 88.55 | 90.85 | |
|
|
